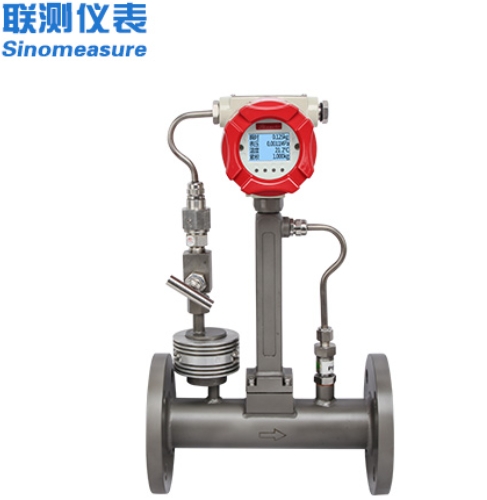

联测涡街流量计

在蒸汽管道流量测量中，联测涡街流量计作为远程平衡流量表的核心组件，凭借其技术优势和适应性成为工业场景中的优选方案。以下从技术原理、产品特性、应用优势及选型建议四个维度展开分析：

一、技术原理与平衡流量表的关系

涡街流量计基于卡门涡街原理工作：流体流经三角柱型旋涡发生体时，两侧交替产生规则旋涡，其频率与流速成正比。联测涡街流量计通过内置的压电传感器捕捉旋涡频率，结合仪表系数（K值）计算流量。这种非接触式测量方式避免了传统节流装置（如孔板）因压损大、直管段要求高导致的能量浪费和安装复杂问题。
远程平衡流量表的核心在于平衡流量计技术，其通过多孔节流装置优化流场分布，显著降低压力损失（仅为传统孔板的1/3）并缩短直管段需求（最小0.5D）。联测涡街流量计与平衡流量计结合后，既保留了涡街流量计宽量程比（1:10）、高精度（±1.0%）、低维护的特点，又通过平衡技术提升了测量稳定性，尤其适用于蒸汽管道中压力波动大、工况复杂的场景。

二、联测涡街流量计的产品特性

1. 宽量程与高精度
   量程比可达1:15，测量精度±1.0%（液体）、±1.5%（蒸汽/气体），满足蒸汽管道中流量波动大的需求。
2. 温压补偿功能
   可选配温度、压力传感器，通过内置算法将工况流量转换为标况流量，避免蒸汽密度变化导致的测量误差。
3. 抗干扰与稳定性
   采用数字信号处理技术，有效抑制管道振动、电磁干扰对测量结果的影响，确保长期稳定性。
4. 远程通信能力
   支持RS485、Modbus、HART等协议，可与SCADA系统或DCS平台无缝对接，实现远程监控与数据采集。

三、应用优势与典型场景

1. 节能降耗
   平衡流量计技术使压力损失降低至传统孔板的1/3，减少蒸汽输送能耗。例如，在某化工厂项目中，改用联测涡街流量计后，年节约蒸汽能耗成本约15%。
2. 安装便捷
   最小直管段需求仅为0.5D，适应狭小空间或复杂管路布局，降低施工难度和成本。
3. 维护成本低
   无可动部件，故障率低；支持在线校准，减少停机维护时间。
4. 典型应用场景
   • 化工行业：蒸汽锅炉输出计量、反应釜加热蒸汽流量监控。
   • 电力行业：汽轮机进汽流量测量、热网供汽计量。
   • 食品加工：杀菌釜蒸汽流量控制、CIP清洗系统流量监测。

四、选型与使用建议

1. 量程匹配
   根据蒸汽管道设计流量选择量程，通常建议工作流量在量程的30%~70%之间，以确保测量精度。
2. 温压补偿配置
   若蒸汽参数波动较大（如温度>150℃、压力>1.0MPa），建议选配温压补偿功能，避免密度变化导致的误差。
3. 安装注意事项
   • 确保上游直管段≥5D（平衡流量计优化后要求），下游≥2D。
   • 避免安装在阀门、弯头等扰动源附近，必要时加装整流器。
   • 传感器垂直安装时，流向应自下而上，防止冷凝水积聚。
4. 定期校验
   建议每2年进行一次实流校准，确保长期精度。
